平面定位精度分析仪产品详细内容报告

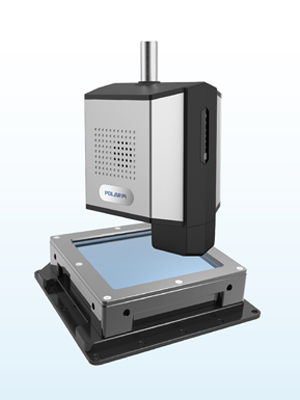

一、产品描述

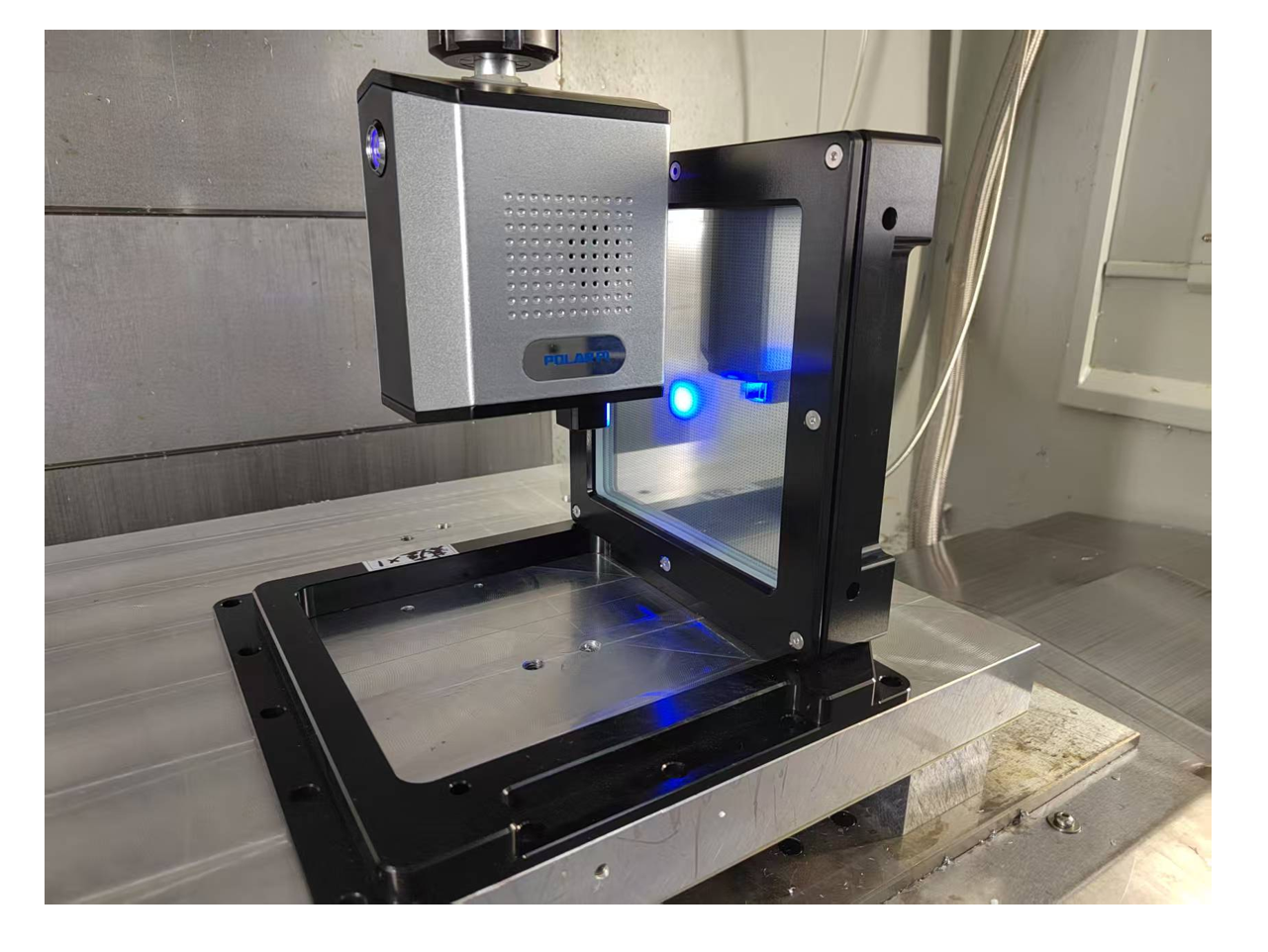

平面定位精度分析仪是一种半导体设备和精密机床等高端设备的性能测量评估仪器，具有操作门槛低，低成本、高效率、操作方便、任意轨迹测量等优点。其工作原理为:测量头通过刀柄/磁铁与主轴连接，标靶通过螺栓/磁铁与工作台固定。通过基于视觉的精密定位算法，求得主轴与工作台的实际运动轨迹，再与理论轨迹对比，从而求得多项误差参数。能够获得IS0230-4、GB17421.4等标准的检测报告。
二、主要特点
● 非接触式测量
● 任意轨迹分析
● 报告导出
● 无线传输

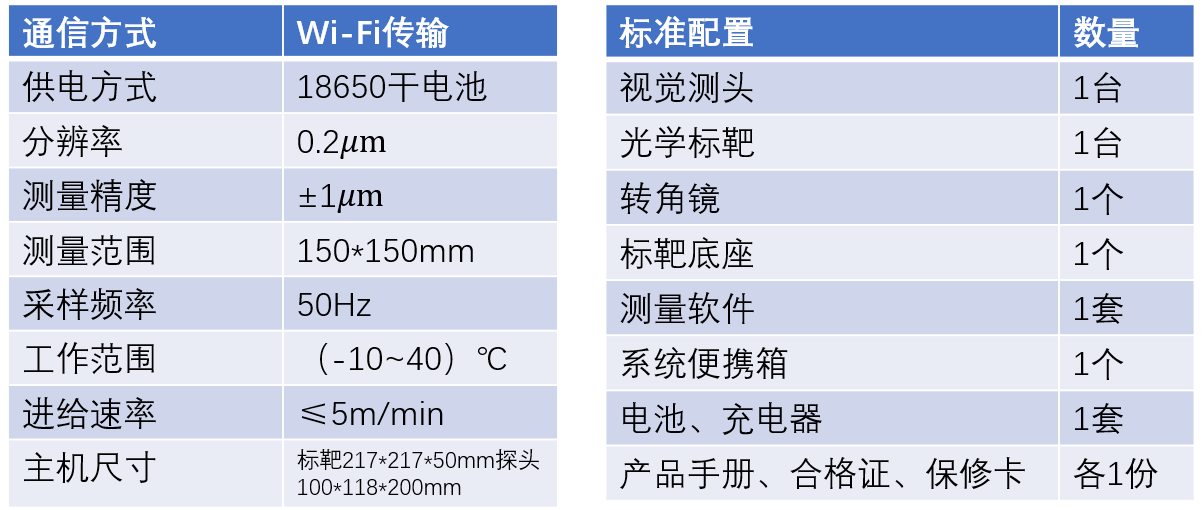

三、技术参数
四、测量功能

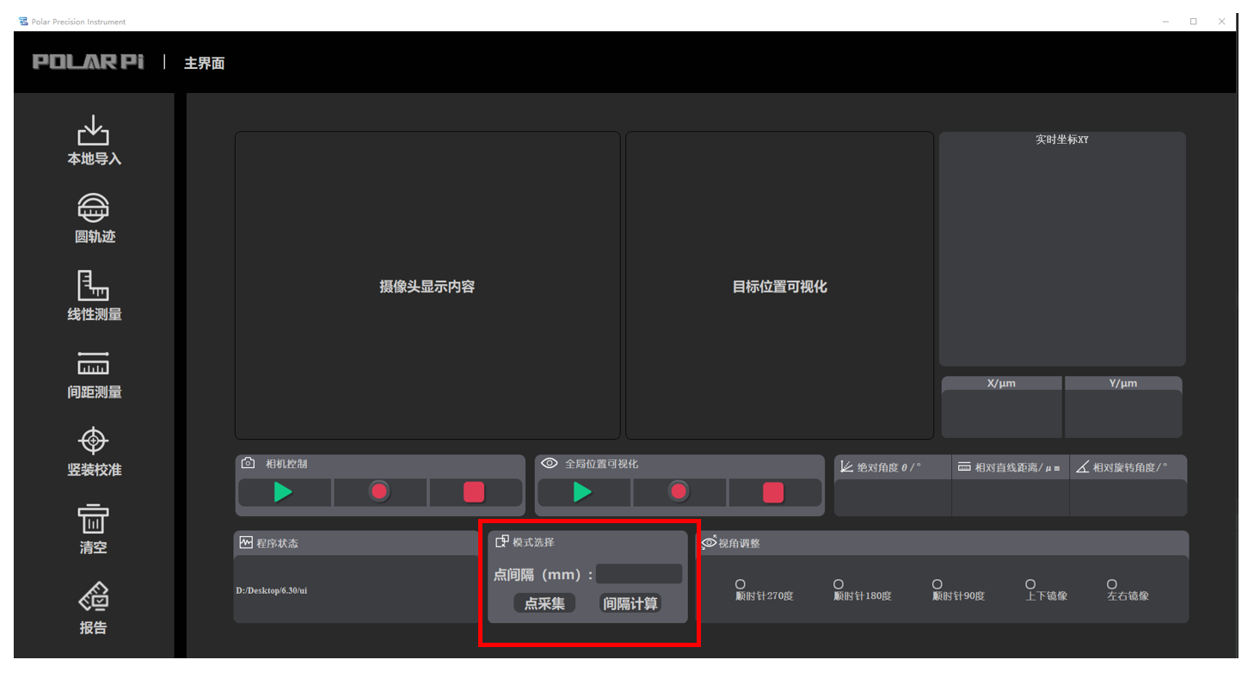

1.个性化操作软件:实现测量前安装校正、测量中实时监测、测量后结果分析。
2.任意轨迹测量:实时测量三自由度数据（X、Y、0），并可对轨迹的间距、角度测量分析。
3.圆轨迹测量:获得反向跃冲、圆度偏差、垂直度等误差参数。

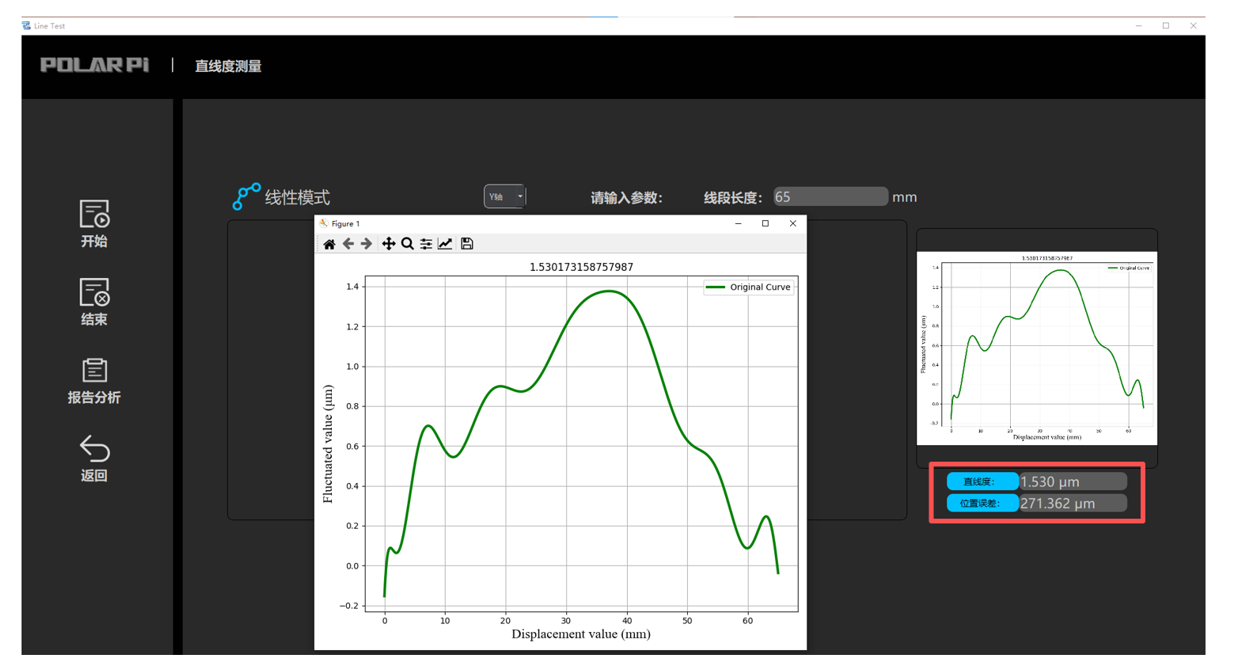

4.线性测量:单次线性测量可同时获得直线度误差与位置误差。
5.间隔点测量:任意设置间隔长度，实现间隔采点获取螺距误差补偿表。
6.非接触测量:测量头和标靶间距约5CM，安装调整方便，不易碰撞损坏，无磨损。
7.多平面测量:XOY平面、YOZ平面、XOZ平面的整圆测量/任意轨迹测量。
8.报告生成:自由导出误差测量项目对应报告，给出机床精度评价及建议。
9.无线传输:无线数据稳定传输，实现快速安装，避免线束干扰。

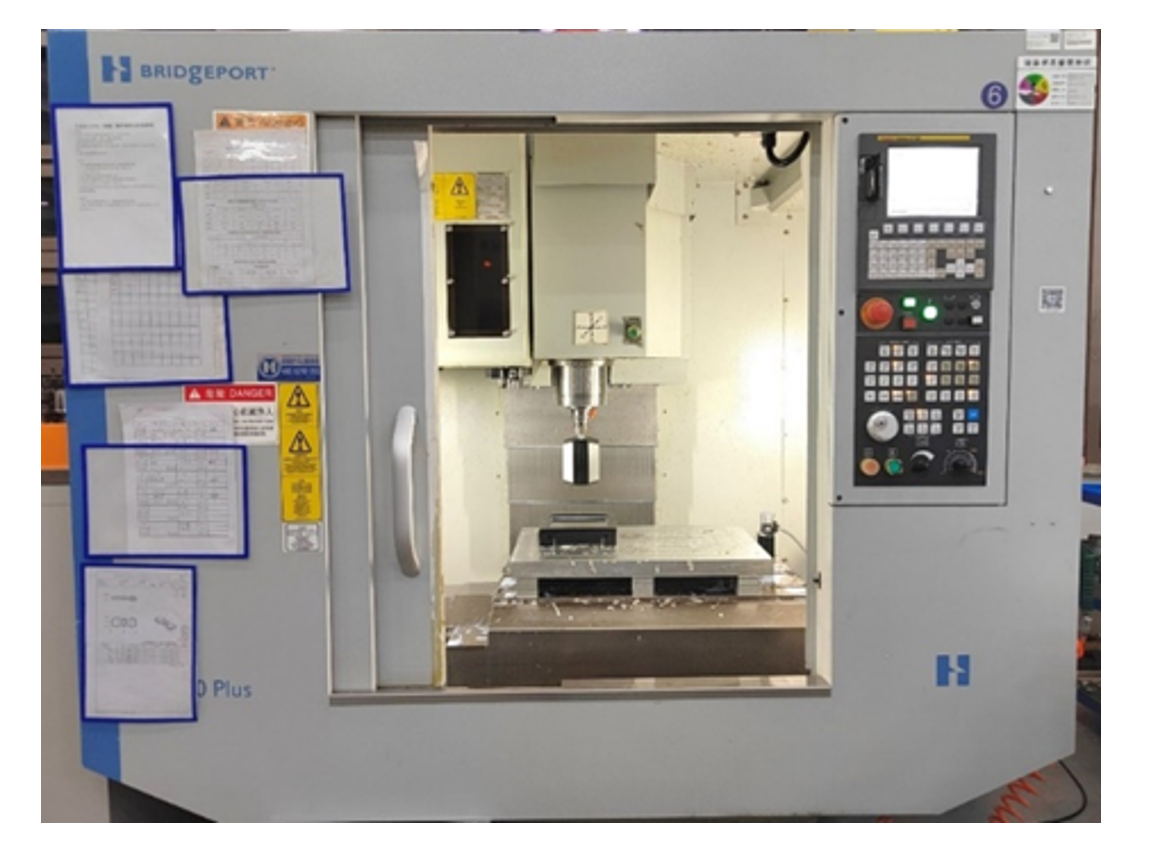

五、案例
客户需求：大批量机床长期运行，为保证加工精度，需经常进行状态评估，主流检测仪器分为圆检验与线性测量两类，均存在测量误差单一、安装耗时，调试困难等缺陷。大批量机床检测工作量巨大。
解决方案：

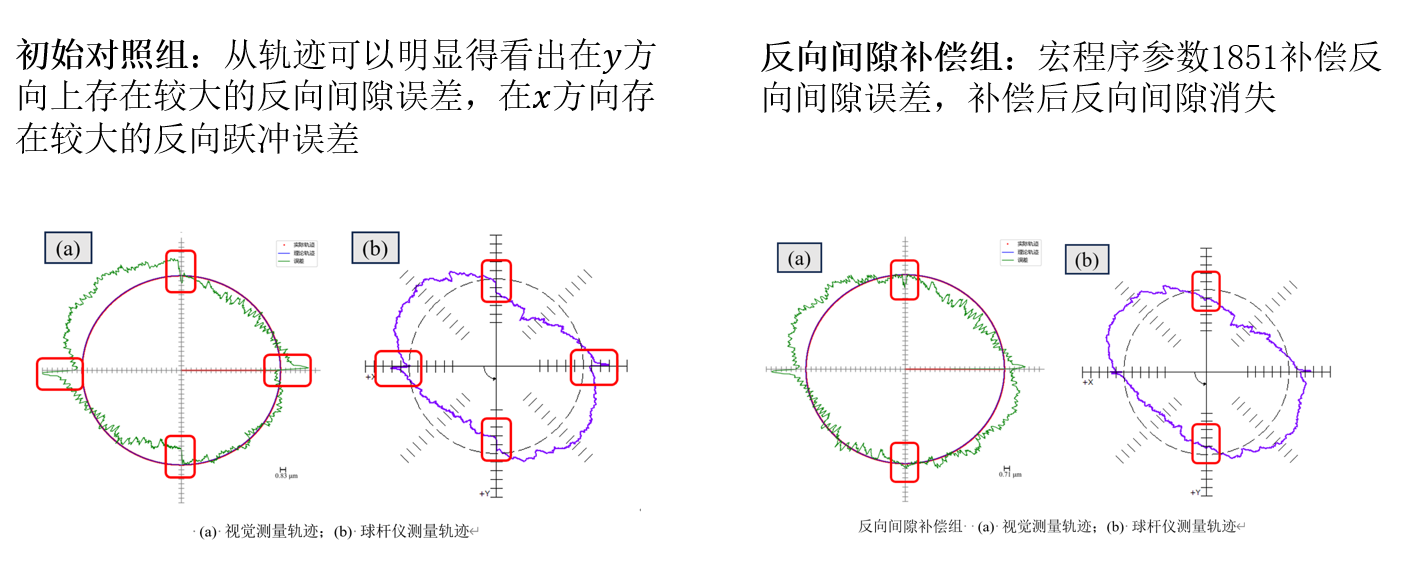

● 使用圆轨迹测量功能，对机床各平面进行圆检验，对比球杆仪进行误差补偿验证

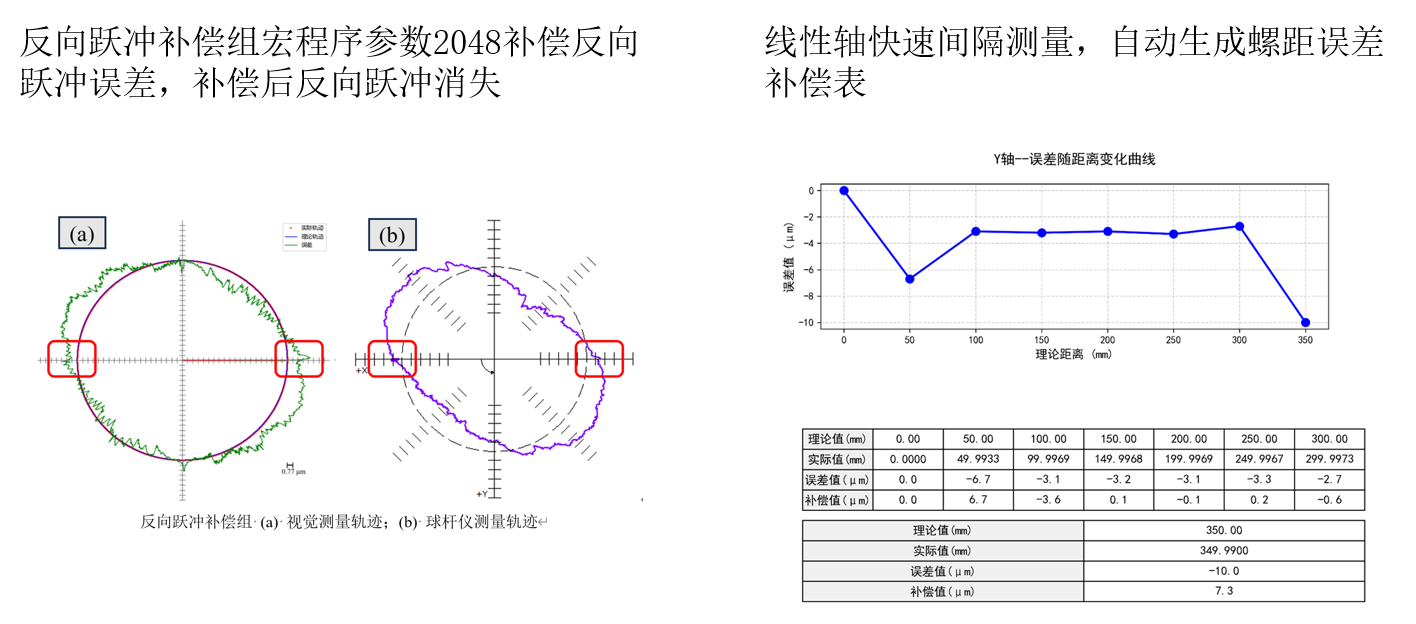

● 线性测量功能单次获取两个误差，自动生成螺距误差补偿表
价值收益：
● 实现各类误差有效测量与补偿
● 快速安装，单次安装实现两自由度各类轨迹误差测量
● 高普适性与通用性
六、售后服务
12个月质量保证期
免费远程技术支持
定期软件功能升级
测量方法培训服务
定制化测量方案设计
全球服务网络支持
